Metode de cablare ale întreruptoarelor DC 1P/2P/3P/4P în sistemele de alimentare cu energie electrică UPS

În configurația sistemelor de alimentare cu energie electrică UPS, întreruptoarele de circuit DC îndeplinesc funcțiile duale de izolare și protecție la supracurent pentru circuitele bateriei. Diferite tipuri de surse de alimentare UPS corespund unor tensiuni și curenți nominali diferite ale bateriei, necesitând astfel adaptarea întreruptoarelor de circuit DC cu numărătoare de poli diferită. Acest articol va detalia diferitele metode de cablare ale întreruptoarelor DC 1P/2P/3P/4P aplicate în sistemele UPS.

1. Întreruptoarele automate au parametri standard, inclusiv tensiunea nominală și curentul nominal (pentru tipurile 1P). Atunci când acești parametri nu îndeplinesc cerințele de tensiune și curent ale bateriei, tensiunea și curentul de funcționare pot fi mărite prin adăugarea numărului de poli întrerupătorului și adoptând configurații de conectare serie-paralel. Mai exact, conexiunea în serie crește tensiunea, în timp ce conexiunea paralelă crește curentul.Aici luăm ca exemplu o tensiune nominală de 250 V.

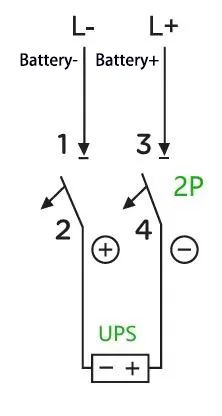

O:De exemplu: Pentru un UPS cu o capacitate de 40 kVA și un șir nominal de baterie de 32 de celule (tensiune de încărcare de egalizare: 14 V × 32 = 448 V; există și baterii cu o tensiune de încărcare flotantă de numai 13,6 V, care este folosită aici doar în scopuri ilustrative), curentul maxim de funcționare este calculat ca 40 V × 10 ÷ 10 ÷ 40 kVA 32 = 139 A (presupunând un factor de putere de 1,0, o eficiență de 90% și o tensiune de întrerupere setată de UPS de 10 V per celulă). În acest caz, este suficient un întrerupător 2P 500 V 200 A. Metoda de cablare este următoarea:

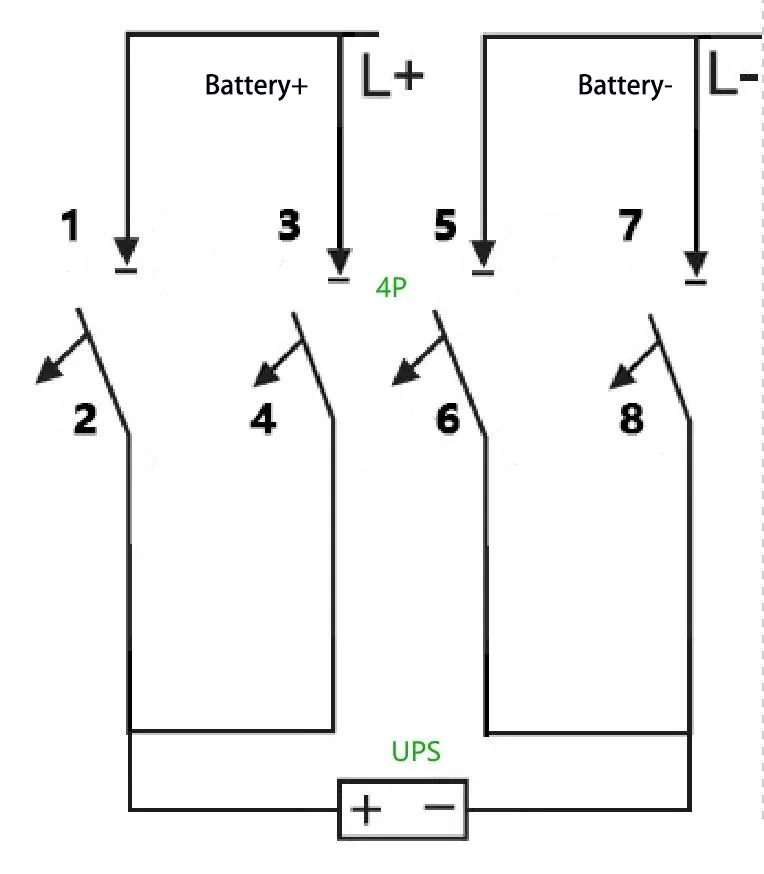

B:Ce se întâmplă dacă se folosește un întrerupător de circuit 2P 500 V 100 A? Această cerință poate fi îndeplinită cu un întrerupător de circuit 4P - în special, prin conectarea în paralel a două seturi de întreruptoare de circuit 2P pentru a îmbunătăți capacitatea de purtare a curentului. Metoda de cablare este următoarea:

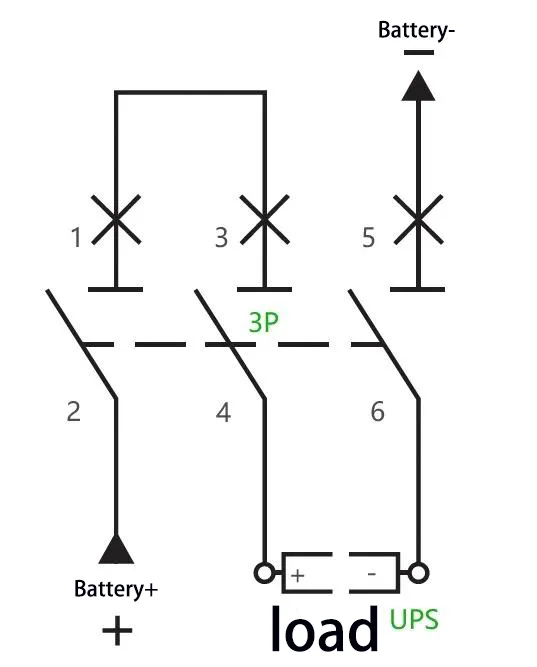

C:De exemplu: pentru un UPS cu o capacitate de 40 kVA și un șir nominal de baterie de 40 de celule (tensiune de încărcare de egalizare: 14 V × 40 = 560 V), curentul maxim de funcționare este calculat ca 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 V ÷ 40 = 111 A. doi dintre polii săi conectați în serie. Metoda de cablare este următoarea:

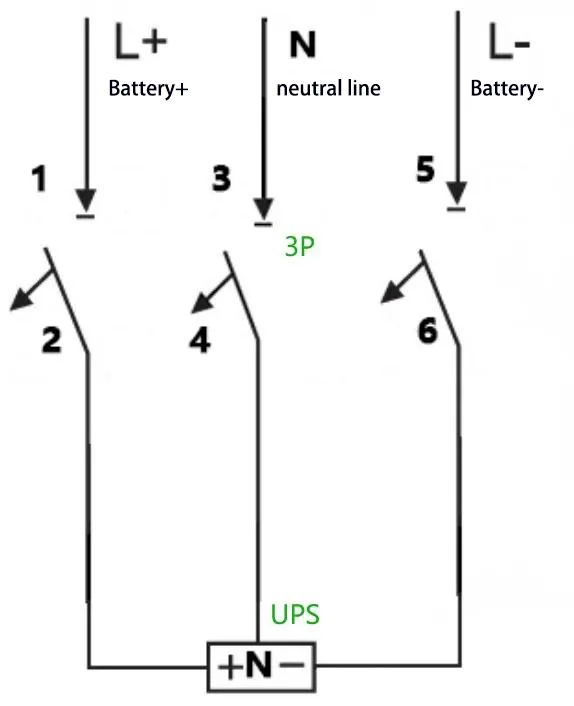

D:De exemplu: Pentru un UPS cu o capacitate de 40 kVA, un șir nominal de baterie de 32 de celule și conexiune cu fir neutru (tensiune de încărcare de egalizare: 14 V × 32 = 448 V, adică ±224 V), curentul maxim de funcționare este calculat ca 40 kVA × 1,0 ÷ 90 % 1 ÷ 3 ÷ 3 ÷ 90 V ÷ 3 ÷ 3 ÷ 90 V A. Se poate adopta un întrerupător de circuit de 500 V 200 A, iar metoda de cablare este următoarea:

E:De exemplu: Pentru un UPS cu o capacitate de 40 kVA, un șir nominal de baterie de 40 de celule și conexiune cu fir neutru (tensiune de încărcare de egalizare: 14 V × 40 = 560 V, adică ±280 V), curentul maxim de funcționare este calculat ca 40 kVA × 1,0 ÷ 90 % 1 ÷ 1 ÷ 1 ÷ 90 V 1 ÷ 1 ÷ 4 1 ÷ 4 1 ÷ 40 V. Se poate adopta un întrerupător automat de 750 V 150 A, cu doi dintre polii săi conectați în serie. Metoda de cablare este următoarea:
