Analiza defecțiunilor și manipularea casetei combinatoare fotovoltaice

Ca o componentă importantă a energiei verzi moderne, operarea și întreținerea centralelor fotovoltaice sunt cruciale. Fiind un echipament electric cheie în centralele fotovoltaice, cutia de combinare este de cea mai mare importanță în funcționarea și întreținerea zilnică.

Funcțiile de bază și structura cutiei de combinare PV

Funcția principală a unei cutii combinatoare fotovoltaice este de a colecta energie electrică DC din mai multe șiruri fotovoltaice și de a o transmite în siguranță către dulapuri de distribuție DC ulterioare sau invertoare prin dispozitive de protecție, cum ar fi întrerupătoarele și paratrăsnetele. Structura sa include de obicei o carcasă de cutie, terminal de intrare DC, protecție împotriva trăsnetului, întrerupător de circuit CC, unitate de monitorizare și terminale de cablare.

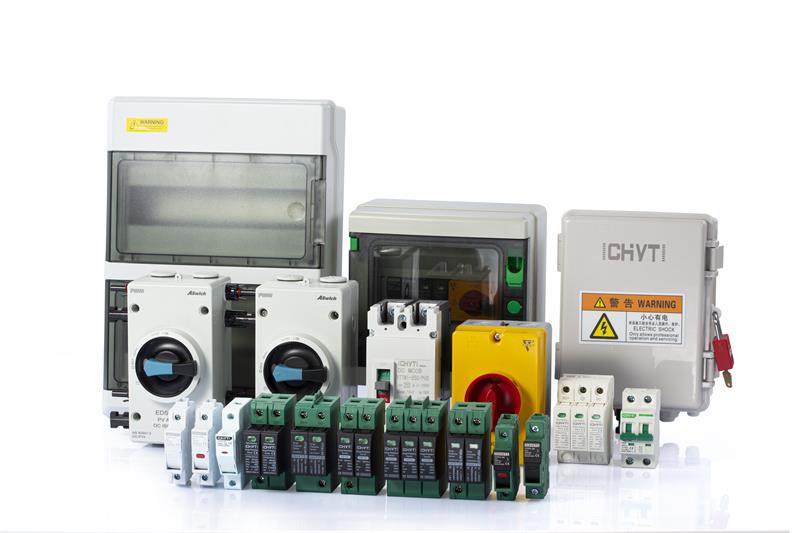

Următoarea este o diagramă schematică a structurii interne a cutiei de combinare:

◆ Înveliș cutie:Fabricat din oțel inoxidabil sau material plastic, are o etanșare bună, rezistență la coroziune și disipare a căldurii. Nivelul de protecție ajunge de obicei IP65, ceea ce poate împiedica efectiv pătrunderea prafului și a umezelii.

◆ Terminal de intrare DC:Fiecare cutie de combinare are mai multe porturi de intrare, corespunzând curenților de recepție de la diferite șiruri fotovoltaice. Fiecare port este echipat cu conectori MC4 sau terminale de cablare dedicate pentru o conectare ușoară a șirului.

◆ Protecție împotriva trăsnetului:Descărcătorul de trăsnet încorporat, de obicei un protector de supratensiune (SPD) special conceput pentru fotovoltaic, este utilizat pentru a preveni supratensiunea cauzată de trăsnet și pentru a proteja sistemul de daune cauzate de trăsnet.

◆ întrerupător DC:Fiecare bornă de intrare este echipată cu un întrerupător DC pentru protecție la supracurent. Când este detectat un curent anormal (cum ar fi scurtcircuit sau suprasarcină), circuitul este deconectat automat pentru a proteja siguranța modulelor și sistemelor fotovoltaice.

◆ Borne de cablare:Terminalele de cablare cu marcaje clare în interior sunt convenabile pentru inspectarea și depanarea personalului de întreținere.

Analiza defectelor comune și structura casetei combinatoare fotovoltaice

◆ Analiza fenomenului de declanșare frecventă a întrerupătoarelor

Urmărirea cauzei principale: Acest fenomen se poate datora conexiunilor de scurtcircuit între șiruri, a deteriorării fizice a modulelor fotovoltaice, a funcționării incorecte în timpul cablajului sau a sistemului supus la sarcini dincolo de domeniul său de proiectare.

Ghid de procesare: primul pas este să izolați circuitul de intrare afectat și apoi să utilizați un multimetru pentru a măsura cu precizie tensiunea în circuit deschis și curentul de scurtcircuit al șirului fotovoltaic relevant pentru a localiza cu exactitate componenta anormală. Dacă nu sunt găsite probleme evidente în timpul inspecției inițiale, este necesar să verificați cu atenție cablurile de conectare pentru a confirma dacă deteriorarea izolației este cauzată de îmbătrânire, uzură sau factori externi, care pot duce la defecțiuni de împământare. În cele din urmă, evaluarea întreruptorului în sine, inclusiv dacă curentul nominal, tensiunea și alți parametri se potrivesc cu cerințele sistemului, nu poate fi ignorată. Dacă este necesar, înlocuirea trebuie efectuată pentru a asigura funcționarea stabilă a sistemului.

◆ Strategii de răspuns la defectarea paratrăsnetului

Motivul defecțiunii: Fiind un echipament cheie pentru protejarea sistemului de lovituri de trăsnet și supratensiune, paratrăsnetul eșuează adesea din cauza loviturilor directe de trăsnet sau a supratensiunii interne a sistemului.

Proces: Verificarea regulată a stării ferestrei indicatoare sau a luminii LED a paratrăsnetului este un mijloc eficient de prevenire a defecțiunii. Odată ce fereastra indicatorului devine roșie sau pierde afișajul, indică faptul că paratrăsnetul a fost deteriorat și trebuie înlocuit imediat pentru a evita potențiale riscuri de siguranță.

◆ Soluție la problema temperaturii interne ridicate în cutia combinatorului

Analiza cauzei: Temperatura internă a cutiei de combinare este prea mare, de obicei din cauza obiectelor străine care blochează orificiile de disipare a căldurii, acumulării excesive de praf în interiorul cutiei sau supraîncălzirii elementelor de încălzire cauzate de curent excesiv.

Soluție: În primul rând, este necesar să curățați orificiile de ventilație și de disipare a căldurii ale cutiei de combinare pentru a asigura circulația neobstrucționată a aerului. În același timp, verificați și îndepărtați praful din interiorul cutiei pentru a reduce rezistența termică. Dacă problema nu a fost rezolvată în mod fundamental, se poate lua în considerare adăugarea unui ventilator de răcire sau optimizarea designului izolației cutiei pentru a reduce impactul mediului extern asupra temperaturii din interiorul cutiei. În plus, este necesar să urmăriți sursa de curent excesiv și să reglați sau să reparați componentele aferente pentru a vă asigura că curentul sistemului se află într-un interval de siguranță.

◆ Tratarea problemelor legate de supraîncălzirea îmbinării cablului

Analiza motivului: Supraîncălzirea îmbinărilor cablurilor se datorează în principal unui contact slab, care crește rezistența la contact și generează o cantitate mare de căldură.

Sugestie de manipulare: Utilizați o cameră termică cu infraroșu pentru a monitoriza în mod regulat temperatura îmbinărilor cablurilor din interiorul și din exteriorul cutiei de combinare. Odată ce sunt găsite puncte anormale de temperatură ridicată, circuitele relevante ar trebui să fie imediat întrerupte pentru a preveni accidentele de incendiu. În același timp, verificați starea de fixare a îmbinării supraîncălzite și, dacă este necesar, refaceți îmbinarea sau înlocuiți piesele deteriorate pentru a asigura un bun contact și conductivitate a îmbinării.

Structura de prevenire și întreținere a defecțiunilor pentru cutia de combinare fotovoltaică

◆ Plan de inspecție periodică

Elaborați un plan de inspecție detaliat, inclusiv verificări de siguranță electrică, curățare și întreținere, testare a performanței etc., pentru a vă asigura că toate aspectele sunt executate conform planului.

◆ Ajustarea adaptabilității la mediu

Ar trebui luate măsuri corespunzătoare pentru diferite condiții climatice, cum ar fi consolidarea măsurilor de rezistență la umiditate și de disipare a căldurii în zonele cu temperaturi ridicate și ploioase, creșterea frecvenței de curățare în zonele cu furtuni mari de nisip și reducerea obstacolelor și uzurii.

◆ Gestionarea și inventarul pieselor de schimb

Mențineți inventarul de piese de schimb necesare, în special piesele vulnerabile, cum ar fi întrerupătoarele, paratrăsnetele, conectorii etc., pentru a asigura înlocuirea rapidă în caz de defecțiune și pentru a reduce timpul de nefuncționare

◆ Instruire și schimb tehnic

Organizați echipa de operare și întreținere pentru a participa la formare profesională, împărtășiți cele mai recente tehnologii de operare și întreținere și cazuri de defecte și îmbunătățiți nivelul general de calificare și capacitățile de răspuns la urgență ale echipei.

◆ Inspecție și curățare regulată

Este recomandat să curățați exteriorul cutiei de combinare la fiecare trei luni până la șase luni pentru a îndepărta praful și murdăria și pentru a menține orificiile de disipare a căldurii neobturate; În același timp, verificați etanșarea cutiei pentru a vă asigura că nu există infiltrații de vapori de apă.

◆ Testarea performanței electrice

Cel puțin o dată pe an, efectuați un test cuprinzător de performanță electrică, inclusiv măsurarea tensiunii și curentului fiecărui circuit de intrare pentru a vă asigura că sunt normale, verificarea stării de funcționare a întrerupătoarelor și a paratrăsnetelor și asigurarea stabilității conexiunilor modulului de comunicație.

◆ Protecție împotriva trăsnetului și confirmare de împământare

Verificați în mod regulat eficacitatea sistemului de protecție împotriva trăsnetului, verificați indicația de stare a paratrăsnetului și efectuați teste de protecție împotriva trăsnetului, dacă este necesar; În același timp, asigurați-vă că continuitatea de împământare și rezistența de împământare a cutiei de combinare îndeplinesc cerințele.
